RDBD-25S-LNA(55)

  • RoHSⅡ
  • RoHS
数　　量 価　　格
1 〜 947円
70 〜 919円
315 〜 891円
1,015 〜 865円
3,010 〜 839円
5,005 〜 814円
10,010 〜 789円
メーカー名 ＨＲＳ
販売単位 1
在庫数 38
  • 配送

購入数量：

商品概要

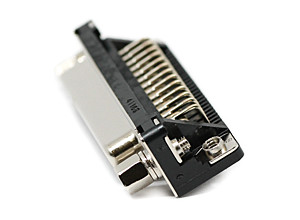

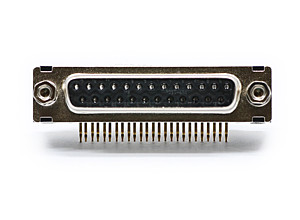

RD*D形コネクタは、モールド一体タイプのコネクタでプリント基板へ並行に実装するタイプです。プリント基板上の回路に直接接続するため、結線作業の省力化と結線の信頼性向上に最適です。極数は(9/15/25/37)極があります。
　(37極は雌コネクタのみ)
PDF

お問い合わせはこちら

一般仕様
製品型番 RDBD-25S-LNA(55)
EDP No CL0211-0296-9-55
製品種別 Rectangular Connector
シリーズ RD*D
用途 D-sub
タイプ Plug
特徴 使用温度：-55 ～ 85
極数 25
ピッチ 2.76mm(開口部)
接続方向 Right angle
最大定格電圧(V) 350(AC)､490(DC)
最大定格電流(A) 3A
コンタクト-接触部仕上 Gold
ロック構造 Screw
重量(g) 14.5g
特記事項 ロック装置六角形嵌合固定台付
適合製品情報
嵌合相手 FDB-25P(05)
FDB-25P(51)
CDB-25P(05)
HDBB-25P(05)
SDBB-25P(55)
RDBD-25P-LN(55)
RDBD-25P-LNA(55)
RDBD-25P-LNA(4-40)(55)
